商品の詳細:
|
| 名前: | ESP32表示モジュール | 決議: | 800×480 |
|---|---|---|---|
| 適用する: | esp32開発板 | PCB ボードの色: | 黄色 |
| ドライバーIC: | EK9716 | 有効な表示区域: | 153.84* 85.63 （mm） |
| モジュールのサイズ: | 181.0*108.0 （mm） | 触れる: | 静電容量式タッチで |
| ハイライト: | 6ピンESP32ディスプレイモジュール,ESP32ディスプレイモジュール 5V,容量タッチスクリーン 500mA |
||

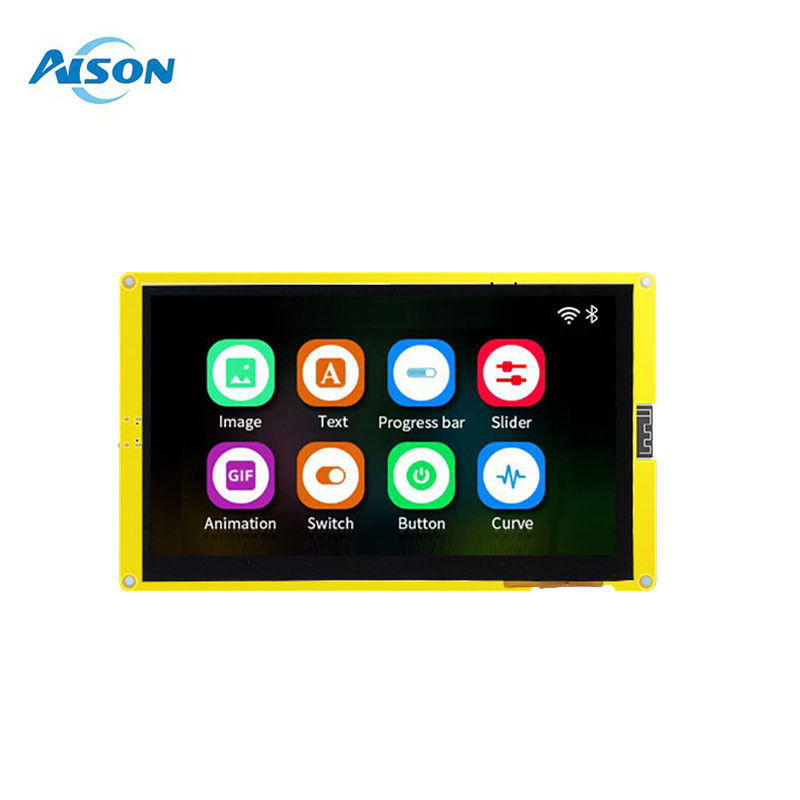

7.0インチESP32-8048S070C LCDスクリーンモジュール 800*480 シリアルポートディスプレイ 2.4 GHz Wifi Bluetooth 16MB SPIフラッシュと 8MB PSRAM
1概要
ESP32-8048S070Cは,視覚タッチスクリーンの開発ボードで,GUIプラットフォームのファームウェアが独立して開発されています.ユーザーにカスタマイズされた制御プラットフォームの開発を完了するのに役立つグラフィックドラッグアンドドロッププログラミングをサポートするESP32-8048S070C開発ボードの主なコントローラがESP32-S3-WROOM-1モジュールを採用,このモジュールは一般的なWi-Fi + Bt + ble MCUモジュールで,16MBSPIフラッシュと8MBPSRAMは配置されています.ESP32-8048S070C開発ボードは,両方の側での拡張インターフェースを通じて,ボタン,音声,カメラなどの機能を開発し,デバッグすることもできます. 開発サイクルを大幅に短縮します..

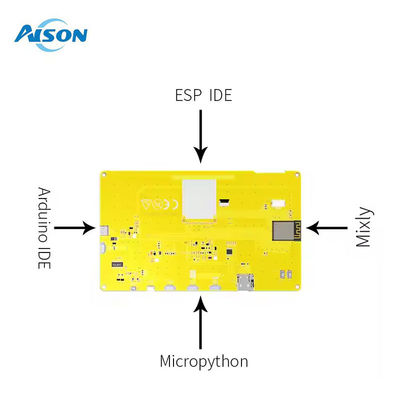

2次のハードウェアリソース
1) ESP32-S3-WROOM-1 モジュール
ESP32-S3-WROOM-1は,あらゆる種類のアプリケーションのためのWiFi + Bt + ble MCUモジュールです.強力な機能と幅広いアプリケーションを持っています.低電力センサーネットワークや要求の高いアプリケーションで使用できますこのESP32-S3-WROOM-1のパラメータは:8Mbyte PSRAM + 16Mbyte Flashである.
2) TPインターフェース
容量タッチパッドインターフェース,I2Cインターフェイス,0.5mm間隔,6ピン,折りたたみタイプ.
3. LCMディスプレイインターフェース7.0インチ LCMディスプレイインターフェイス,SPIインターフェイス,1.25mm間隔,このSPIインターフェイスは,esp32のハードウェアHSPIインターフェイスに接続され,動作クロック周波数は
80MHzに達する.使用された画面パラメータは: サイズ-7.0インチ; ピクセル密度-165PPI; 解像度:800*RGB*480; 画面モデル:
ESP32-8048S070C について
4) 電力管理
3.3VのLDOSが2つある 片方は板に電源を供給し もう片方は外部の拡張板に電源を供給する拡張板がesp32-S3の電源を干渉するのを防ぐために電源は分離されています.ESP32-S3の安定性を保証します
5) 外部電源インターフェース
外部の電源インターフェイス (図上の+と−の記号のように正と負),入力電圧範囲5v,最大負荷電流I > 2A.
6) RSTキー
ESP32-S3 の EN ピンに接続するには,自己リセット ボタンを押す.このボタンは ESP32-S3 をリセットするために使用できます.
7) C型インターフェース
ユニバーサルUSB-Cインターフェイス (Type-Cインターフェイス),このインターフェイスは開発ボード,UART通信,ファームウェアダウンロードに電力を供給するために使用されます.ダウンロード回路のハードウェアはデータフロー制御を実装するソフトウェアのダウンロードは"クリックで自動的にダウンロードできます
3指示の力
1) 電源
この開発ボードは,USBタイプC 5V電源と予約された外部電源入力インターフェイスをサポートします (図3の参照番号5で示されているように).
他の拡張板が挿入されていない場合,入力電圧5Vのサポート電流が1A未満でないこと,そして,他の拡張板が挿入されたとき,入力電圧5Vのサポート電流は2A未満ではない (詳細については拡張板の実際の消費電力を参照してください)注: 外部電源が電源保護インターフェイスで供給されている場合,電源の電圧入力範囲は5Vであり,負荷電流はI> 2Aであることが推奨されます.
2) 予防策
開発ボードに電源を供給する前に,TPとLCM画面のFPCケーブルが対応するFPCソケットに挿入されていることを確認してください.
4板の電気パラメータ
試験環境:
1温度:室温 25 °C
2電源:5.0V 波動電圧 V
試験パラメータ:
1正常稼働電流: 500mA (平均電流)
5ファイアウェアが燃えている
ステップ1:
この開発ボードは,自動データフロー制御処理を持っているため,このデバイスは,すべてのデータを処理します.ソフトウェアはESP32 Flash_Download_Toolsで自動的にダウンロードできます.
2 ステップ2
図 7-1 に示すように: 1 で書き込まれるファームウェア経路を選択します. アドレスは通常 0X00 です. 設定後,正面をマークすることを忘れないでください. 2 つの位置で 40MHz とするシステムクロックを選択します.Flash のサイズを3箇所で 128Mbit と選択しますコンピュータによって認識される現在のボードのポート番号を5で選択し,6つの場所でシリアルポートボードレートを選択します (値が大きいほど,フームウェアのダウンロード速度が速いほど, 最大サポートは 1152000bps です) 前回の設定を完了した後,ファームウェアを燃やすために 7 をクリックします.
(3) ステップ3
セットボタンを押してください.
開発ボードが ファイアウェアを 起動する
