商品の詳細:
|
| 名前: | 2.2インチSPI液晶モジュール | 決議: | 320x240 |
|---|---|---|---|
| モジュールPCBのサイズ: | 40.10x67.20ミリ | アクティブ エリア: | 33.84x45.12 ((ミリ) |
| インターフェース: | SPI 4 線 | 視角: | 55/65/65/65 |
| 表示モード: | TFT 通常は白 | 動作温度: | -20から70度 |
| 保存温度: | -30から80度 |
2.2インチ /2.4インチ /2.8インチ /3.2インチ /3.5インチ /4.0インチ SPI TFT LCD モジュール
オプション:
2.2インチSPI液晶モジュール 触覚なし2.2インチ SPI モジュールディスプレイ RTP
2.4インチSPI液晶モジュール 触覚なし2.4インチSPIモジュールディスプレイとRTP
2.8インチSPI液晶モジュール 触覚なし2.8インチSPIモジュールディスプレイとRTP
3.2インチSPI液晶モジュール 触覚なし3.2インチ SPI モジュールディスプレイ RTP
3.5インチSPI液晶モジュール 触覚なし3.5インチSPIモジュールディスプレイとRTP
4.0インチSPI液晶モジュール 触覚なし4.0インチ SPI モジュールディスプレイ RTP
一般説明

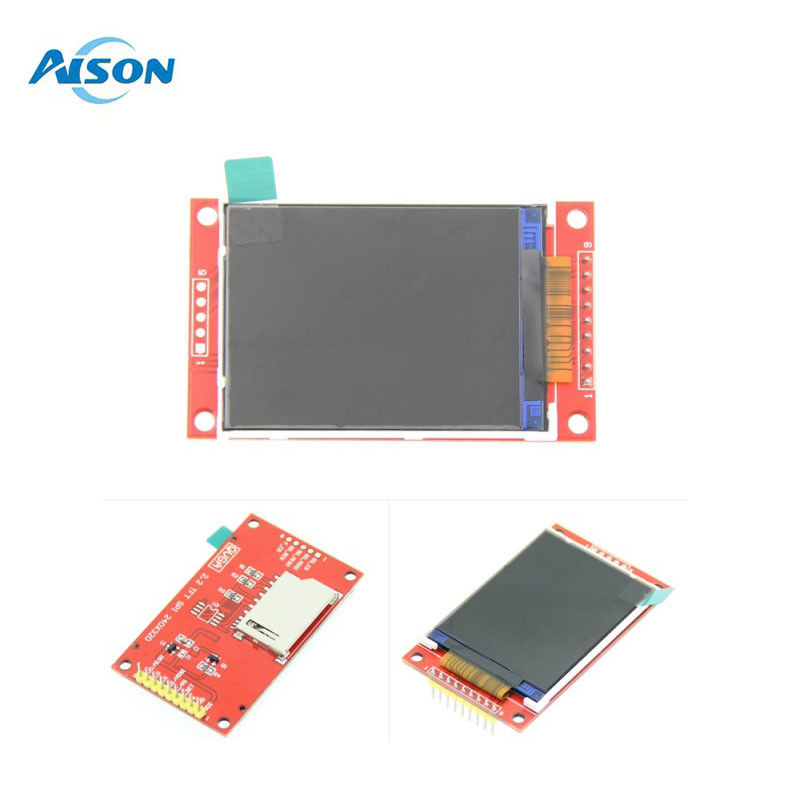

MSP2202は,TFT-LCDパネル,ドライバ回路のバックライトユニットからなる,伝達型a-Si TFT-LCD (無形シリコン薄膜トランジスタ液晶ディスプレイ) モジュールです.パネルのサイズは2.2インチ,解像度は240x320である. 高画質のa-Si TFT LCDモジュール. 部分画面表示機能が利用可能である. スリープとスタンバイモードが利用可能で省電.
| 名前 | パラメータ |
| 色を表示する | RGB 65K カラー |
| SKU | MSP2202 |
| スクリーンサイズ | 2.2 ((インチ) |
| タイプ | TFT |
| ドライバーIC | ILI9341 |
| 決議 | 320*240 (ピクセル) |
| モジュールインターフェース | 4ワイヤのSPIインターフェース |
| アクティブ エリア (AA エリア) | 33.84x45.12 ((ミリ) |
| モジュールのPCBサイズ | 40.10x67.20ミリ |
| 動作温度 | -20°C~60°C |
| 貯蔵温度 | -30°C~70°C |
| VCC電源電圧 | 3.3V~5V |
| ロジックIOポートの電圧 | 3.3V (TTL) |
| 電力消費量 | TBD |
| 総重量 (包装内容) | 22 (g) |

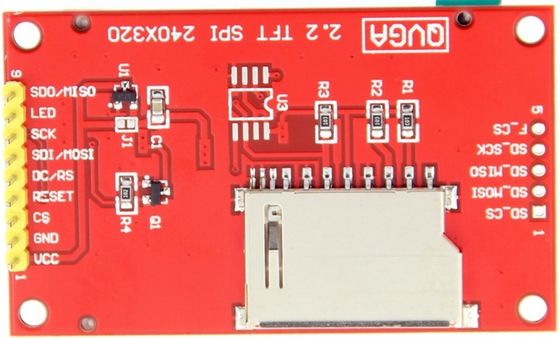

| 番号 | ピンラベル | 記述 |
| 1 | VCC | 5V/3.3Vの電源入力 |
| 2 | GND | 地面 |
| 3 | CS | LCDチップ選択信号,低レベル有効 |
| 4 | リセット | LCDリセット信号,低レベルリセット |
| 5 | DC/RS | 高レベル:登録,低レベル:データ |
| 6 | SDI/MOSI | SPI バスのデータ書き込み信号 |
| 7 | SCK | SPI バスの時計信号 |
| 8 | LED | 制御されていない場合は,常に明るい 3.3V を接続します. |
| 9 | SDO/MISO | 読み込み機能,あなたはそれを接続することはできません |
