商品の詳細:
|
| 名前: | 2.4インチSPI LCDモジュール | 解決: | 320x240 |
|---|---|---|---|
| モジュールPCBのサイズ: | 77.18×42.72(mm) | アクティブエリア: | 36.72×48.96(mm) |
| インタフェース: | 4ワイヤのSPIインターフェース | 表示角度: | 55/65/65/65 |
| 表示モード: | TFT 通常は白 | 動作温度: | -20〜70度 |
| 貯蔵温度: | -30〜80度 | ||
| ハイライト: | 2.2インチ TFT LCDディスプレイモジュール,PCBボード TFT LCDディスプレイモジュール |
||

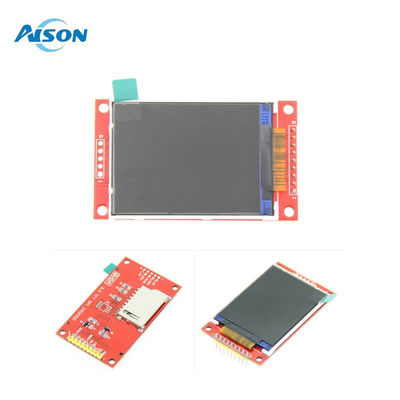

2.2インチ/2.4インチ/2.8インチ/3.2インチ/3.5インチ/4.0インチ SPI TFT LCDモジュール（PCBボード付き）
オプション:
2.2インチ SPI LCDモジュール（タッチなし）;2.2インチ SPIモジュール（RTP付き）

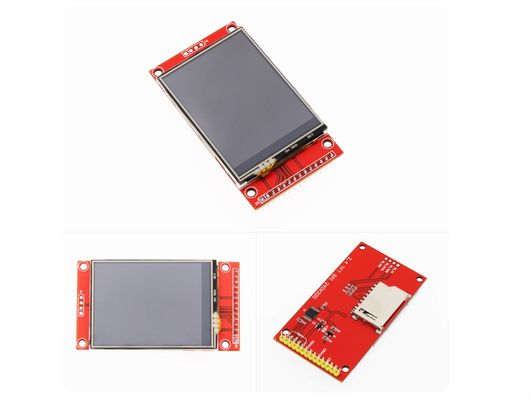

2.4インチ SPI LCDモジュール（タッチなし）;2.4インチ SPIモジュール（RTP付き）
2.8インチ SPI LCDモジュール（タッチなし）;2.8インチ SPIモジュール（RTP付き）
3.2インチ SPI LCDモジュール（タッチなし）;3.2インチ SPIモジュール（RTP付き）
3.5インチ SPI LCDモジュール（タッチなし）;3.5インチ SPIモジュール（RTP付き）
4.0インチ SPI LCDモジュール（タッチなし）;4.0インチ SPIモジュール（RTP付き）
概要

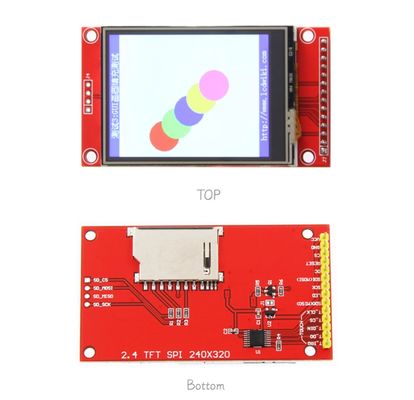

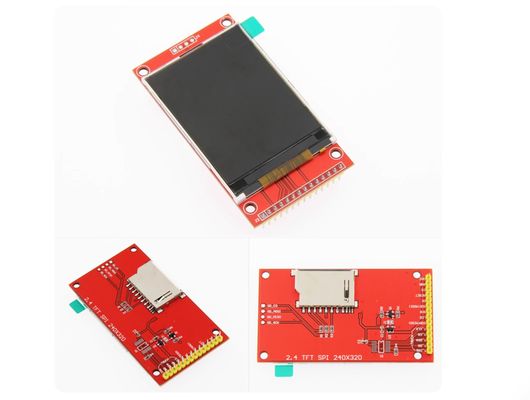

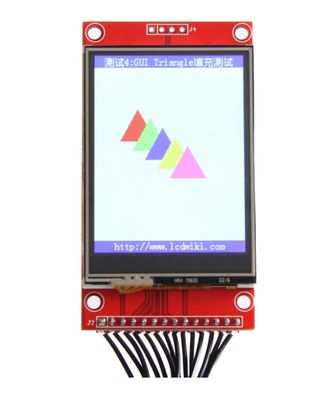

MSP2401/MSP2402 は、TFT-LCDパネル、ドライバ回路、バックライトユニットで構成された透過型a-Si TFT-LCD（アモルファスシリコン薄膜トランジスタ液晶ディスプレイ）モジュールです。パネルサイズは2.4インチで、解像度は240x320です。高画質のa-Si TFT LCDモジュールです。部分画面表示機能が利用可能です。省電力のためにスリープモードとスタンバイモードが利用可能です。

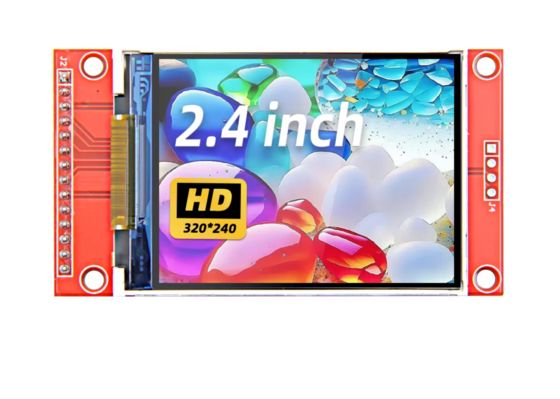

* 2.4インチカラー画面、65Kカラー表示をサポートし、豊かな色を表示します
| 名称 | パラメータ |
| 表示色 | RGB 65Kカラー |
| SKU | MSP2401/MSP2402 |
| 画面サイズ | 2.4（インチ） |
| タイプ | TFT |
| ドライバIC | ILI9341 |
| 解像度 | 320*240（ピクセル） |
| モジュールインターフェース | 4線SPIインターフェース |
| アクティブエリア（AAエリア） | 36.72x48.96（mm） |
| モジュールPCBサイズ | 77.18x42.72（mm） |
| 動作温度 | -20℃～70℃ |
| 保管温度 | -30℃～80℃ |
| VCC電源電圧 | 3.3V～5V |
| ロジックIOポート電圧 | 3.3V（TTL） |
| 消費電力 | TBD |
| 概算重量（パッケージ含む） | 22（g） |
| 番号 | ピンラベル | 説明 |
| 1 | VCC | 5V/3.3V電源入力 |
| 2 | GND | グランド |
| 3 | CS | LCDチップセレクト信号、ローレベル有効 |
| 4 | RESET | LCDリセット信号、ローレベルリセット |
| 5 | DC/RS | ハイレベル：レジスタ、ローレベル：データ |
| 6 | SDI/MOSI | SPIバス書き込みデータ信号 |
| 7 | SCK | SPIバスクロック信号 |
| 8 | LED | 制御しない場合は、3.3Vに接続して常に点灯 |
| 9 | SDO/MISO | SPIバス読み出しデータ信号、読み出し機能が不要な場合は接続不要 |
