商品の詳細:
|
| 名前: | 10.1インチLCDの表示モジュール | 決議: | 1024X600 |
|---|---|---|---|
| 図面の次元: | 235*143*4.9mm | アクティブ エリア: | 222.72×125.28mm |
| インターフェース: | LVDS | 表示モード: | 普通白いTransmissive |
| 亮度: | 300 Cd/m2 | 動作温度: | -20から70度 |
| 保存温度: | -30から80度 | ||
| ハイライト: | 1024×600のLCDディスプレイモジュール,LCD表示モジュール10.1インチ,40ピンのTFTディスプレイ 300Cd/m2 |
||

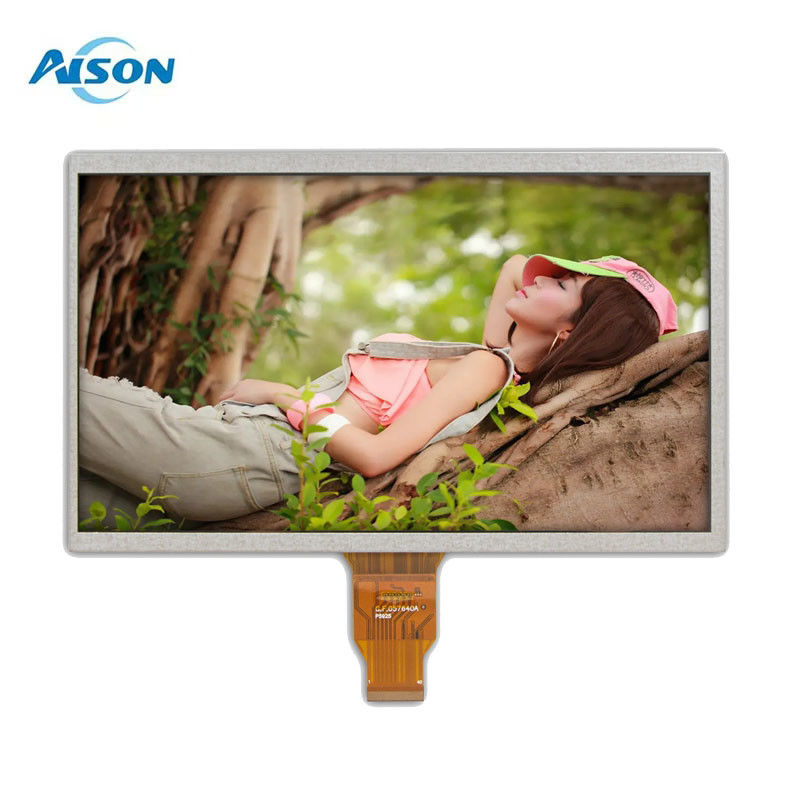

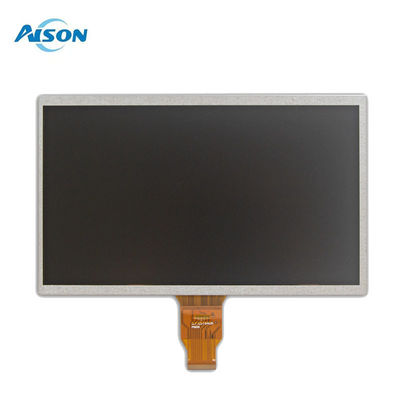

10.1インチ TFT LCDディスプレイ モジュール 1024x600 40ピン LVDS インターフェース
表示 概要
Z101WS07は,ランドスケープモードでの動作のために設計された10.1インチのTN TFT LCDモジュールである.解像度は1024x600ピクセルで,EK79001HNとEK73215BCGAドライバーICを装備している.モジュールはLVDSインターフェースをサポートします.典型的なコントラスト比は600:1幅比16で 300ニット (典型的な値) の明るさを達成します.9通常は黒いディスプレイで,伝達型LCDとして動作します.
TN TFTと比較して,この10.1インチ IPS TFT モジュールは,より広い視角,特に12時位置で12度を提供します.供給電圧 (VDD) は3.0Vから3.6Vまで,典型的な値が3である.3V. 温度範囲 -20°C~+70°Cで動作するように設計され,温度 -30°C~+80°Cで保管できるため,様々な環境条件に適している.
一般データ
| モデル名 | 10. 1インチ TFT LCD ディスプレイ |
| 決議 | 1024×600 |
| モデルサイズ (W*H*T) mm |
235*143*4 となる9
|
| ディスプレイエリア (W*H) mm |
222.72×12528
|
| インターフェース | LVDS |
| 表示モード | 通常は白色で 伝達性がある |
| 観る | 12時 |
| 亮度 | 300 cd/m2 |
| ピン番号 | 40 |
| 視角 | 85/85/85/85 |
| バックライトタイプ | 36 白いLED |
| 動作温度 | -20から70度 |
| 保存温度 | -30から80度 |
図面

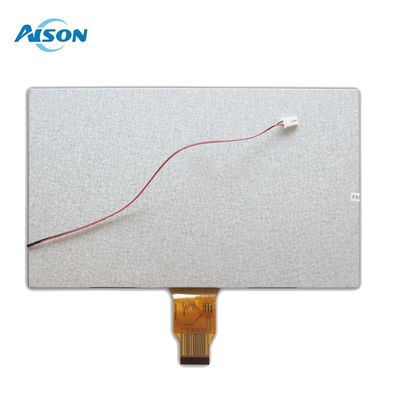

製品詳細
TFT アプリケーション
このTFTLCDモジュールは,汎用性があり,幅広い用途に適しています.
組み込みシステム,産業機器,セキュリティシステム,医療機器,消費電子機器,手持ち機器を含む.その適応性と互換性は,幅広いプロジェクトのための優れた選択になります.
