商品の詳細:
|
| ポイント: | 3.5インチSPI抵抗タッチスクリーン | ディスプレイ解像度: | 480X320 |
|---|---|---|---|
| PCBのサイズ: | 56.34x98ミリ | LCDの作用面積: | 48.96x73.44mm |
| LCDインターフェース: | SPI 4 線 | ビューアングル: | 55/65/65/65 |
| ディスプレイタイプ: | TFT 通常は白 | 動作温度: | -20から70度 |

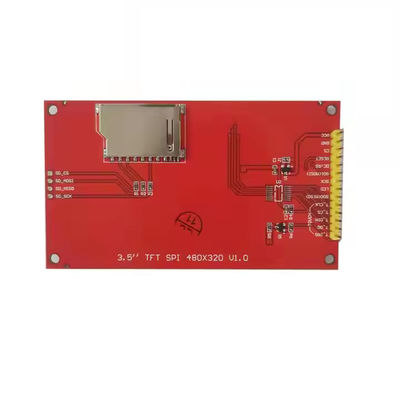

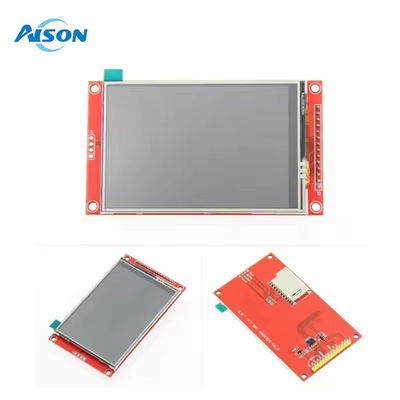

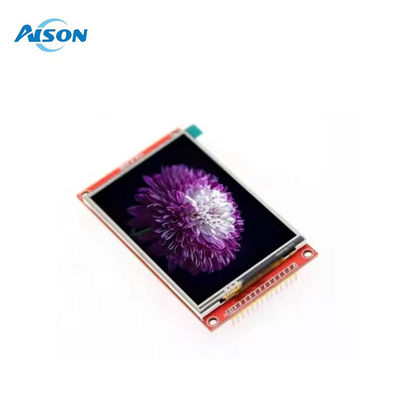

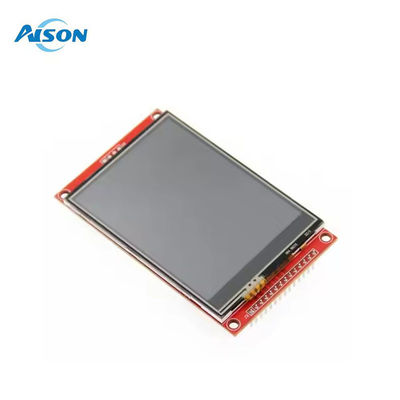

3.5インチ 480×320 SPI TFT ディスプレイ ILI9488 ドライバー 4 ワイヤー SPI レジスティブ タッチスクリーン モジュール
オプション:
2.2インチSPI液晶モジュール 触覚なし2.2インチ SPI モジュールディスプレイ RTP
2.4インチSPI液晶モジュール 触覚なし2.4インチSPIモジュールディスプレイとRTP
2.8インチSPI液晶モジュール 触覚なし2.8インチSPIモジュールディスプレイとRTP
3.2インチSPI液晶モジュール 触覚なし3.2インチ SPI モジュールディスプレイ RTP
3.5インチSPI液晶モジュール 触覚なし3.5インチSPIモジュールディスプレイとRTP
4.0インチSPI液晶モジュール 触覚なし4.0インチ SPI モジュールディスプレイ RTP
特徴
●3.5インチカラースクリーン,65Kカラーディスプレイをサポート,豊かなカラーディスプレイ, 480X320解像度
SPI シリアル バスを使用すると,ディスプレイを点灯するには数回のIO だけです
• SD カード スロット で 実験 を 簡単に 拡張 する
• 豊かな 模範 プログラム を 提供 し て ください
• 軍事レベルでのプロセス標準,長期にわたる安定した作業
• ドライバーの技術サポート
| 名前 | パラメータ |
| 色を表示する | RGB 65K カラー |
| SKU | タッチスクリーン:MSP3520 |
| タッチスクリーンがない: MSP3521 | |
| スクリーンサイズ | 3.5 ((インチ) |
| タイプ | TFT |
| ドライバーIC | ILI9488 |
| 決議 | 480*320 (ピクセル) |
| モジュールインターフェース | 4ワイヤのSPIインターフェース |
| アクティブ エリア (AA エリア) | 48.96x73.44ミリ |
| モジュールのPCBサイズ | 56.34×98ミリ |
| 動作温度 | -20°C~70°C |
| 貯蔵温度 | -30°C~80°C |
| VCC電源電圧 | 3.3V~5V |
| ロジックIOポートの電圧 | 3.3V (TTL) |
| 電力消費量 | 約90mA |
3.5インチSPI TFTディスプレイインターフェースの定義
| 番号 | ピンラベル | 記述 |
| 1 | VCC | 5V/3.3Vの電源入力 |
| 2 | GND | 地面 |
| 3 | CS | LCDチップ選択信号,低レベル有効 |
| 4 | リセット | LCDリセット信号,低レベルリセット |
| 5 | DC/RS | 高レベル:登録,低レベル:データ |
| 6 | SDI (MOSI) | SPI バスのデータ書き込み信号 |
| 7 | SCK | SPI バスの時計信号 |
| 8 | LED | 制御されていない場合は,常に明るい 3.3V を接続します. |
| 9 | SDO (MISO) | 読み込み機能,あなたはそれを接続することはできません |
| (以下はタッチスクリーン信号線配線です,あなたがタッチ機能を必要としない場合,またはモジュール自体にはタッチ機能がない場合,あなたはそれらを接続することはできません) | ||
| 10 | T_CLK | SPI バスの時計信号をタッチする |
| 11 | T_CS | タッチスクリーンチップ選択信号,低レベル有効 |
| 12 | T_DIN | SPI バスのタッチ入力 |
| 13 | T_DO | SPI バスのタッチ出力 |
| 14 | T_IRQ | タッチ画面中断信号,タッチが検出されたときに低いレベル |
