商品の詳細:
|
| 表示名: | 3.5インチSPI TFT LCDモジュール | 決議: | 480X320 |
|---|---|---|---|
| モジュールPCBのサイズ: | 56.34x98ミリ | アクティブ エリア: | 48.96x73.44mm |
| インターフェース: | SPI 4 線 | 視角: | 55/65/65/65 |
| 表示モード: | TFT 通常は白 | ドライバーIC: | ILI9488 |
| タッチパネル: | キャプタッチなし |

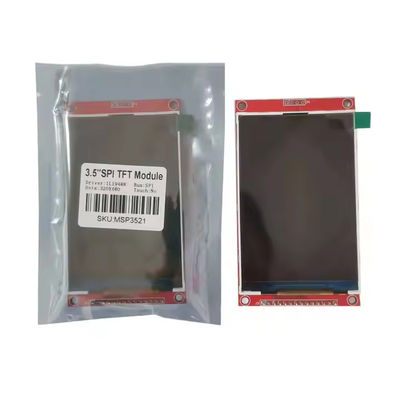

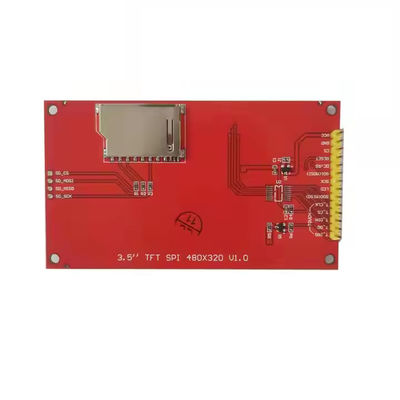

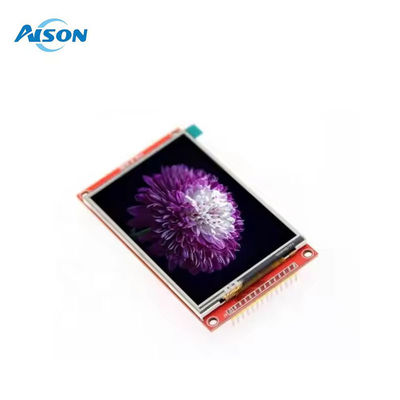

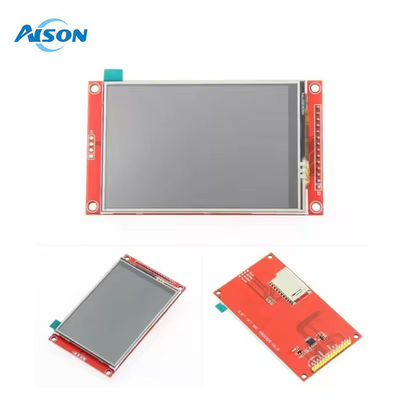

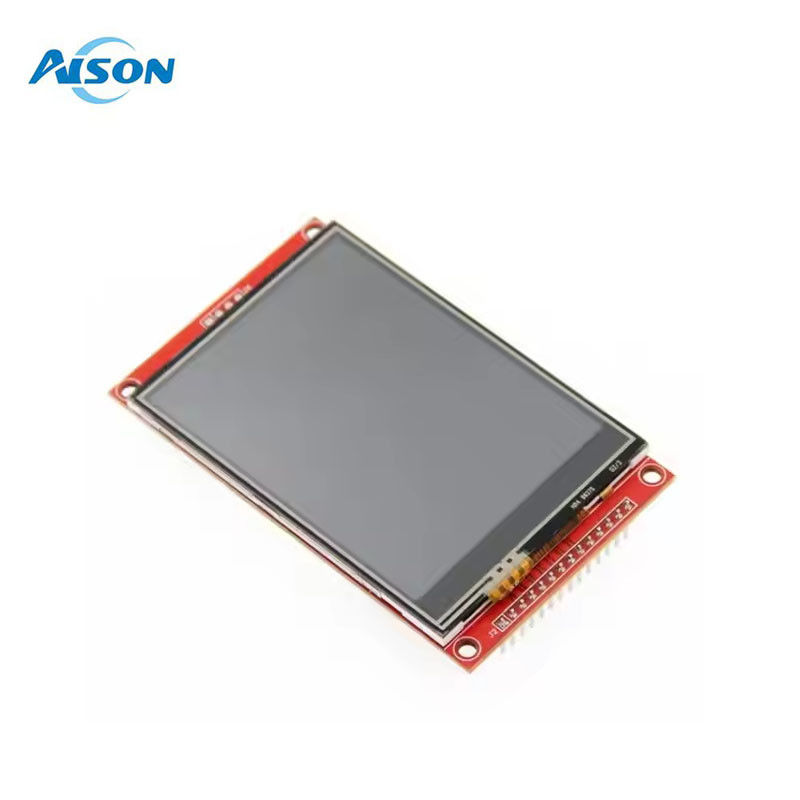

3.5インチ SPI TFT LCD モジュール ILI9488 480x320 解像度
オプション:
2.2インチSPI液晶モジュール 触覚なし2.2インチ SPI モジュールディスプレイ RTP
2.4インチSPI液晶モジュール 触覚なし2.4インチSPIモジュールディスプレイとRTP
2.8インチSPI液晶モジュール 触覚なし2.8インチSPIモジュールディスプレイとRTP
3.2インチSPI液晶モジュール 触覚なし3.2インチ SPI モジュールディスプレイ RTP
3.5インチSPI液晶モジュール 触覚なし3.5インチSPIモジュールディスプレイとRTP
4.0インチSPI液晶モジュール 触覚なし4.0インチ SPI モジュールディスプレイ RTP
3.5インチTFTLCDとSPIインターフェイス 仕様:
◦表示色:RGB 65K色
◦ 画面サイズ:3.5インチ
◦タイプ:TFT
◦ドライバーIC: ILI9488
◦解像度: 480*320 (ピクセル)
◦ モジュールのインターフェース: 4ワイヤのSPIインターフェース
◦アクティブエリア (AAエリア): 48.96x73.44mm
◦モジュールPCBサイズ: 56.34x98mm
◦ 動作温度: -20°C~60°C
◦ 貯蔵温度: -30°C~70°C
◦VCC電源電圧: 3.3V~5V
◦論理IOポート電圧: 3.3V (TTL)
◦ 電力消費: TBD
3.5SPI TFT モジュールのインターフェース定義
| 番号 | ピンラベル | 記述 |
| 1 | VCC | 5V/3.3Vの電源入力 |
| 2 | GND | 地面 |
| 3 | CS | LCDチップ選択信号,低レベル有効 |
| 4 | リセット | LCDリセット信号,低レベルリセット |
| 5 | DC/RS | 高レベル:登録,低レベル:データ |
| 6 | SDI (MOSI) | SPI バスのデータ書き込み信号 |
| 7 | SCK | SPI バスの時計信号 |
| 8 | LED | 制御されていない場合は,常に明るい 3.3V を接続します. |
| 9 | SDO (MISO) | 読み込み機能,あなたはそれを接続することはできません |
| (以下はタッチスクリーン信号線配線です,あなたがタッチ機能を必要としない場合,またはモジュール自体にはタッチ機能がない場合,あなたはそれらを接続することはできません) | ||
| 10 | T_CLK | SPI バスの時計信号をタッチする |
| 11 | T_CS | タッチスクリーンチップ選択信号,低レベル有効 |
| 12 | T_DIN | SPI バスのタッチ入力 |
| 13 | T_DO | SPI バスのタッチ出力 |
| 14 | T_IRQ | タッチ画面中断信号,タッチが検出されたときに低いレベル |
