商品の詳細:
|
| モデル: | 2.8インチSPI TFT MSP2806 | 決議: | 240x320 |
|---|---|---|---|
| モジュールPCBのサイズ: | 50.0x86.0 ((mm) | LCDの作用面積: | 43.2x57.6 ((mm) |
| LCDインターフェース: | SPI 4 線 | 表示モード: | 普通白い |
| 運転者のコントローラー: | ILI9341 | タッチパネル: | 接触なし |

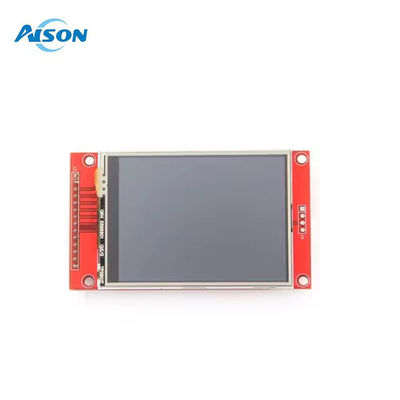

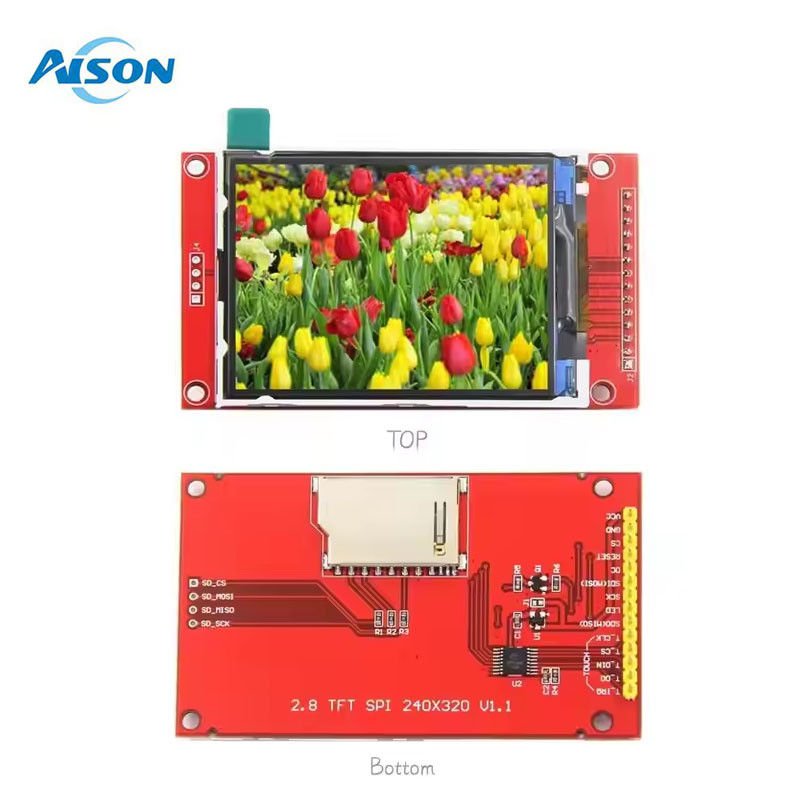

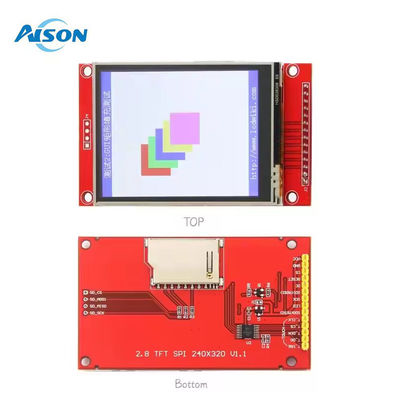

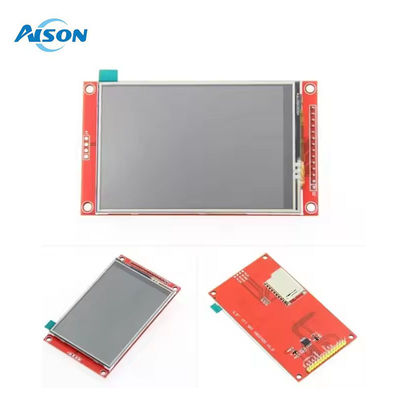

2.8インチSPI TFT LCDモジュール 240*320 ILI9341 PCBボード付き
オプション:
2.2インチSPI液晶モジュール 触覚なし2.2インチ SPI モジュールディスプレイ RTP
2.4インチSPI液晶モジュール 触覚なし2.4インチSPIモジュールディスプレイとRTP
2.8インチSPI液晶モジュール 触覚なし2.8インチSPIモジュールディスプレイとRTP
3.2インチSPI液晶モジュール 触覚なし3.2インチ SPI モジュールディスプレイ RTP
3.5インチSPI液晶モジュール 触覚なし3.5インチSPIモジュールディスプレイとRTP
4.0インチSPI液晶モジュール 触覚なし4.0インチ SPI モジュールディスプレイ RTP
| 名前 | パラメータ |
| 色を表示する | RGB 65K カラー |
| SKU | タッチスクリーン:MSP2807 |
| タッチスクリーンがない: MSP2806 | |
| スクリーンサイズ | 2.8 ((インチ) |
| タイプ | TFT |
| ドライバーIC | ILI9341 |
| 決議 | 320*240 (ピクセル) |
| モジュールインターフェース | 4ワイヤのSPIインターフェース |
| アクティブ エリア (AA エリア) | 43.2x57.6 ((mm) |
| モジュールのPCBサイズ | 50.0x86.0 ((mm) |
| 動作温度 | -20°C~60°C |
| 貯蔵温度 | -30°C~70°C |
| VCC電源電圧 | 3.3V~5V |
| ロジックIOポートの電圧 | 3.3V (TTL) |
| 電力消費量 | TBD |
| 総重量 (包装内容) | 触れない 34g / 触れない 43g |
インターフェースの定義
| 番号 | ピンラベル | 記述 |
| 1 | VCC | 5V/3.3Vの電源入力 |
| 2 | GND | 地面 |
| 3 | CS | LCDチップ選択信号,低レベル有効 |
| 4 | リセット | LCDリセット信号,低レベルリセット |
| 5 | DC/RS | LCDレジスタ/データ選択信号
高レベル:登録,低レベル:データ |
| 6 | SDI (MOSI) | SPI バスのデータ書き込み信号 |
| 7 | SCK | SPI バスの時計信号 |
| 8 | LED | バックライト制御 高レベルの照明
制御されていない場合は,常に明るい 3.3V を接続します. |
| 9 | SDO (MISO) | 読み込み機能,あなたはそれを接続することはできません |
| (以下はタッチスクリーン信号線配線です,あなたがタッチ機能を必要としない場合,またはモジュール自体にはタッチ機能がない場合,あなたはそれらを接続することはできません) | ||
| 10 | T_CLK | SPI バスの時計信号をタッチする |
| 11 | T_CS | タッチスクリーンチップ選択信号,低レベル有効 |
| 12 | T_DIN | SPI バスのタッチ入力 |
| 13 | T_DO | SPI バスのタッチ出力 |
| 14 | T_IRQ | SPI バスのタッチ出力 |
